フレキシブルジョイント

ZA-10

危険物施設用可撓菅継手

  • 油配管
  • 消防法危第20号型式評定品
  • 各部品の材質などの詳細情報は「製品図面」、「製品仕様書」をご参照下さい。
  • 施工⼿順につきましては「施工要領書」をご参照下さい。

用途・特長

使用目的

  • 液体危険物を貯蔵するタンク配管の地盤沈下対策

仕様

製作可能口径
40A~400A
最高使用圧力
  • 1.0MPa (100℃)
フランジ規格
  • JIS10K

特長

  • 消防法の技術基準に適合した性能評定品です。
  • 特殊ベローズを使用しているため、優れた耐圧性を有しています。
  • 材質、仕様などの変更承ります。

注意点

  • 32A以下の製品は同等品での対応となります。(当社型番:ZA-E)
  • ZA-10(ZA-E)はタンクと配管の結合部分が地震等により損傷を受けるのを防止するための措置として使用する継手です。
  • タンク元以外でご使用される場合(ギアポンプによる脈動等が予想される)には振動吸収ベローズを使用した製品をご使用下さい。
  • フレキ前後の配管固定をしっかりと行って下さい。
  • 施工上の注意事項は施工要領書をご参照下さい。

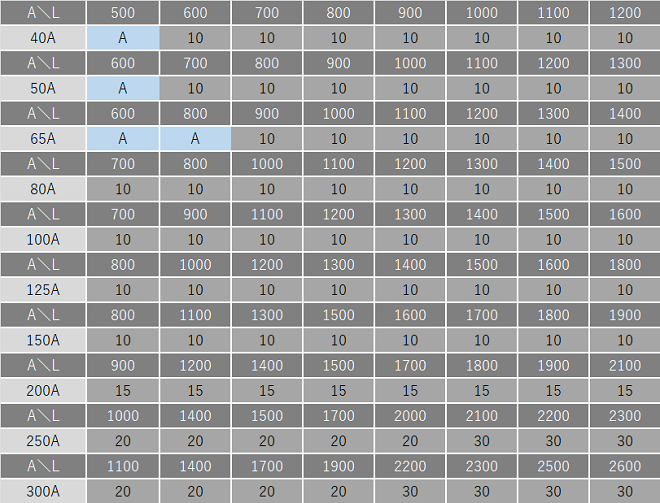

出荷目安

10KF(SS400)・標準品

上記表はあくまで目安です。数量・時間帯・その他の条件によって出荷日が変動する可能性がございます。
