フレキシブルジョイント
Z-5000
オールステンレス製フランジ型
- 空調配管
- 給水配管
- 給湯配管
- 雑用水配管
- 油配管
- 蒸気配管
- 空気配管
- 層間変位
- 国土交通省仕様適合品（フレキシブルジョイント）
- 日本水道協会認証登録品 G-444
- 各部品の材質などの詳細情報は｢製品図面｣、｢製品仕様書｣をご参照下さい。
- 施工⼿順につきましては｢施工要領書｣をご参照下さい。
用途・特長
使用目的
- 配管の芯合わせ
- 変位吸収
仕様
- -40℃～300℃
- 10A~250A：1.0MPa
- 300A：0.77MPa
- 最高使用圧力はベローズ材質SUS304、温度 常温、一重ブレードの場合の値になります。
- JIS5K、JIS10K、JIS20K、JPI、上水
- その他のフランジもご相談下さい
特長
- 主要部の材質やフランジの規格などが柔軟に変更できる汎用のフレキシブル継手です。
- オールステンレス、片ルーズフランジタイプ。 (両ルーズフランジタイプも製作可能)
- 材質、仕様などの変更承ります。
注意点
- ポンプ廻りや受水槽廻りなど、振動や圧力変動の激しい配管にはZ-3000をご使用下さい。
- ウォーターハンマーの発生が懸念される配管系では、フレキ前後の配管の固定をしっかり行い、適切な衝撃防止対策を行って下さい。
- 施工上の注意事項は施工要領書をご参照下さい。
- 日本水道協会認証登録品はフランジが両端ルーズフランジになります。

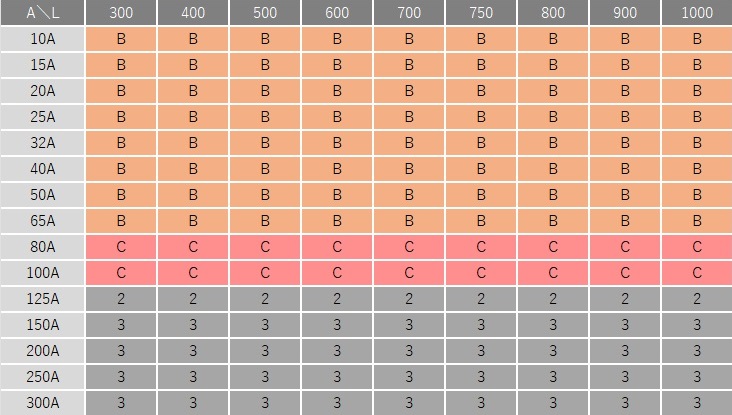

出荷目安
10KF(SUS304)・標準品
上記表はあくまで目安です。数量・時間帯・その他の条件によって出荷日が変動する可能性がございます。
