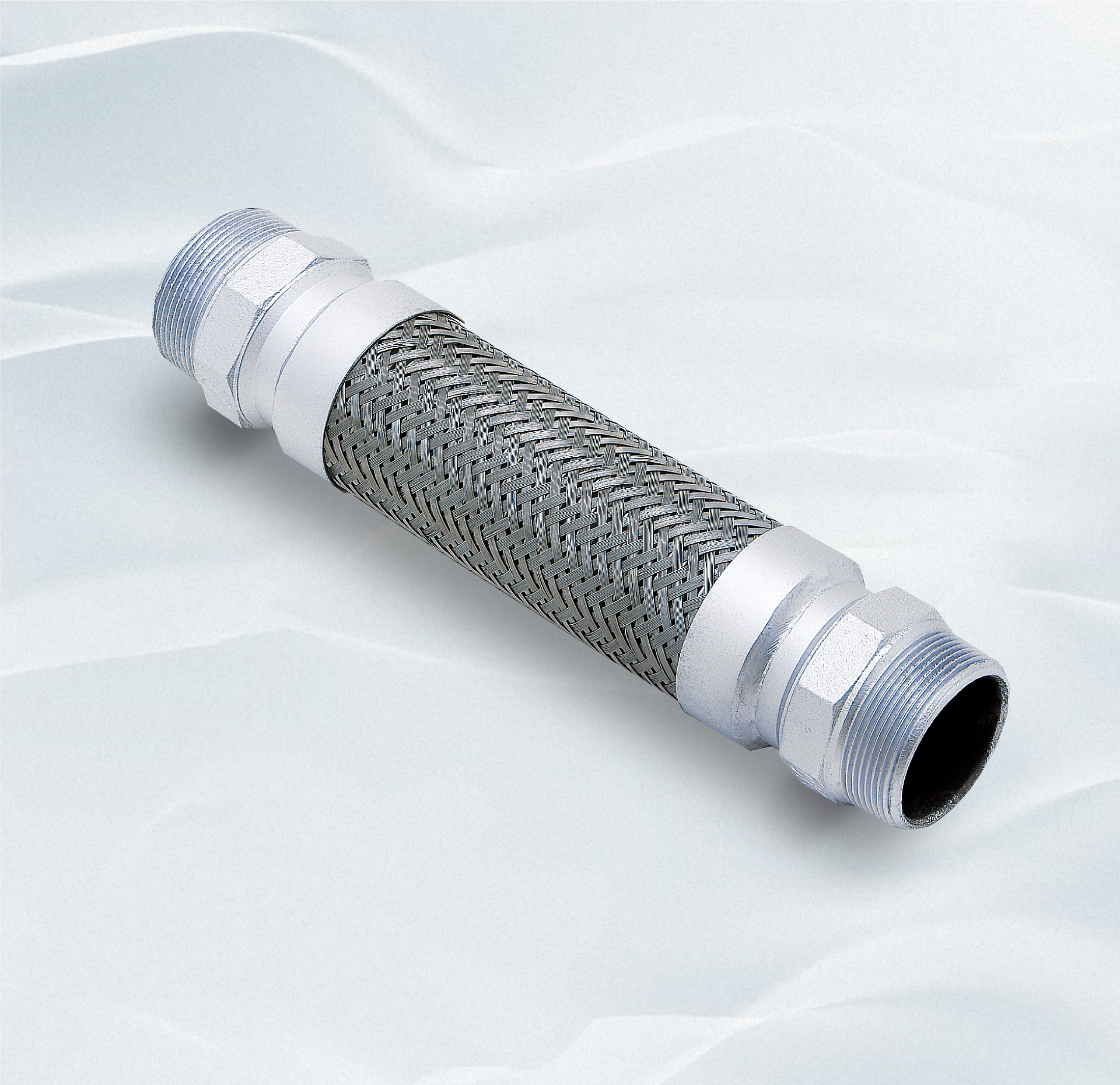

フレキシブルジョイント

Z-9000

汎用ユニオン型

  • 空調配管
  • 雑用水配管
  • 油配管
  • 蒸気配管
  • ガス配管
  • 各部品の材質などの詳細情報は「製品図面」、「製品仕様書」をご参照下さい。
  • 施工⼿順につきましては「施工要領書」をご参照下さい。

用途・特長

使用目的

  • 配管の芯合わせ
  • 変位吸収

仕様

製作可能口径
8A~65A (80A、100Aも製作可能)
適応温度範囲
  • 標準ガスケット:-20℃~100℃
  • 蒸気用ガスケット:100℃~180℃
最高使用圧力
  • 1.0MPa
  • 最高使用圧力はベローズ材質SUS304、温度 常温、一重ブレードの場合の値になります。

特長

  • 両端ユニオン継手の汎用ねじ込み式フレキシブル継手です。
  • 材質、仕様などの変更承ります。

注意点

  • 振動及び圧力変動の激しい配管にご使用の場合は別途お問い合わせ下さい。
  • 標準仕様で付属しておりますノンアスベストガスケットは蒸気には使用できません。
  • 蒸気配管で使用される場合には、ご発注時に“蒸気用ガスケット付”とお申し付け下さい。
  • 施工上の注意事項は施工要領書をご参照下さい。
  • ガス配管に使用される場合は仕様確認等が必要になりますので、弊社担当までお問合せ下さい。                               また、ガスケットが浸透漏れを起こし易いためペーストの塗布を行って下さい。                                       (高圧ガス保安法の規制対象になる場合はご使用いただけません。)

出荷目安

上記表はあくまで目安です。数量・時間帯・その他の条件によって出荷日が変動する可能性がございます。

Q&A

Z-9000とZ-9000NWの違い( 溶接構造と非溶接構造について)

Z-9000とZ-9000NWでは、ベローズとユニオン継手の組み込み方法に違いがあります。
Z-9000ではベローズの組み込みに溶接を用いますが(溶接構造)、Z-9000NWでは溶接を用いません(非溶接構造)。
溶接構造の製品は、振動や繰り返しの動きのある配管には不向きですが、組み込みできる継手の種類が多く、長尺品の対応も可能です。
一方、非溶接構造の製品は、継手の種類や製品長に制約がありますが、振動や繰り返しの動きのある配管にもご使用頂けます。
